[Résolu] Local professionnel : baie de brassage et réseau local

Tags :
  • Réseau local
  • Réseau
Dernière réponse : dans Réseaux
8 Mars 2018 22:55:23

Bonjour,

Nous souhaitons mettre en place un réseau local dans notre nouveau local professionnel. Nous allons partir sur une solution fibre ou adsl chez Bouygues avec transfert d'une ligne téléphonique existante.

Nous avons une armoire avec baie de brassage (dont je n'ai pas la moindre idée de l'utilisation). Les 4 pièces dans lesquelles nous voulons installer des PC sont toutes équipées de prises RJ45.

Pourriez vous m'aider sur les étapes de mise en place de ce réseau local ?

D'avance merci et bonne journée à vous

Autres pages sur : local professionnel baie brassage reseau local

9 Mars 2018 00:50:15

Bonjour,

La 1ère étape consiste à avoir une idée claire de ce qu'on veut faire. Combien y a-t-il de post, doit-il y avoir des réseaux distincts etc... bref faire un schéma après on regarde quel matériel on achète avec quel budget.

Bye
m
0
l
11 Mars 2018 13:08:32

Bonjour AccroPC2, merci pour ta réponse

En fait nous voudrions mettre en place un réseau local avec 4 PC, surement une imprimante et un NAS. Le local était utilisé pour des bureaux et donc l'installation réseau doit être fonctionnelle, mais j'aimerais savoir comment l'utiliser

Chaque pièce dispose d'environ 4 connecteurs RJ45, numérotés, en rapport avec une baie dans une armoire. Un des slots est relié à un boitier Numéris de France Télécom. Si besoin j'ai fait quelques photos du matériel



m
0
l
Contenus similaires
12 Mars 2018 09:22:35

Salut,

Alors tu dois retrouver tous les numéros des ports RJ45 de la baie sur les prises RJ45 dans les bureaux. Dans tes bureaux tu connecteras donc un équipement (pc/imprimante/nas) selon le besoin.
Dans ta baie il te faut un équipement (switch) avec autant de ports que de ports numérotés dans ta baie et des petits câbles pour relier chaque port de baie à chaque port de switch.

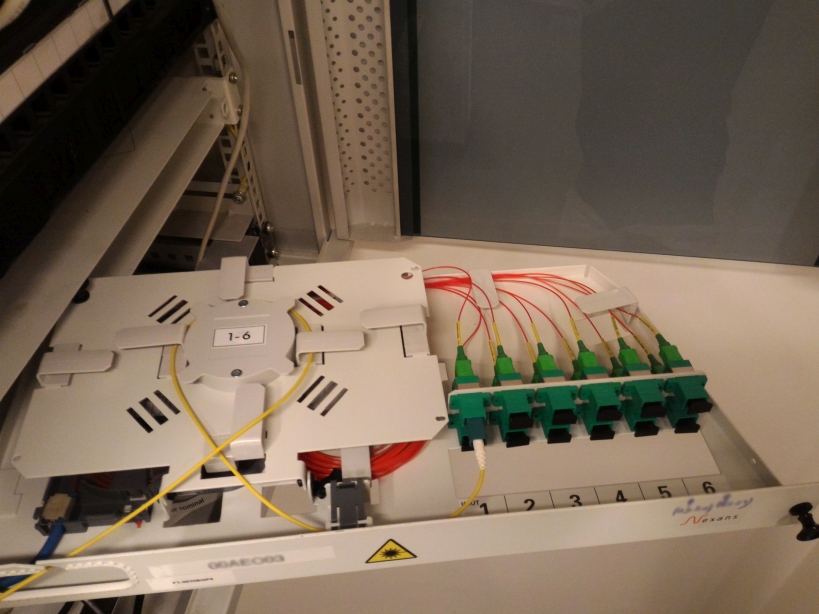

Ta 2è photo est un tiroir optique sur lequel arrive la liaison physique opérateur (fibre optique en l’occurrence). Ce tiroir est propriétaire généralement. Donc si il est France Telecom et que tu veux aller chez Bouygues il faudra que Bouygues en installe un nouveau à priori.
Il te faut enfin équipement de routage (opérateur) entre ce tiroir optique et le switch que tu auras acheté. C'est peut être le rôle du boitier Numeris France Telecom sous réserve qu'il soit actif. Mais si tu veux aller chez Bouygues à base d'adsl sur liaison téléphonique (or fibre donc) je te conseille de les contacter pour faire une étude d'éligibilité.

J'espère avoir été clair.
m
0
l
15 Mars 2018 00:39:19

Salut Mykhi, merci pour les explications

Donc pas de soucis pour connecter les périphériques au final dans les bureaux.

Le switch à priori c'est ce qui est sur la partie haute de l'armoire avec les ports numérotés ? De chaque port numéroté partent des cables qui remontent dans les gaines plastiques en haut à droite de la photo. Donc à ce niveau là il n'y aurait rien à changer ?

Merci pour l'explication sur la fibre. À priori ma collègue à eu un opérateur qui nous avait proposé la fibre en transitoire, et de toute façon la "prise" de fibre serait aussi utilisable par un autre opérateur.

C'est cool pour les explications sur l'équipement de routage, je vais contacter France Télécom pour savoir ce qu'il en est, sachant que le précédent occupant à fait transférer le numéro du local vers leurs nouveaux bureaux.

Par contre qu'en serait il si on était raccordé à l'adsl ? Comment ça se passerait au niveau connection entre la box. L'équipement de routage est un boitier lié à un service de France Télécom indépendant de l'opérateur (même si on va chez Bouygues dans notre cas par exemple)
m
0
l
15 Mars 2018 07:14:44

ShootDansLeBebe a dit :

Le switch à priori c'est ce qui est sur la partie haute de l'armoire avec les ports numérotés ? De chaque port numéroté partent des cables qui remontent dans les gaines plastiques en haut à droite de la photo. Donc à ce niveau là il n'y aurait rien à changer ?

Non ça c'est un panneau de brassage, c'est juste la terminaison femelle du câble qui va dans le mur.
Un switch c'est comme un mini PC qui va gérer les paquets entre les appareils.
Exemple : http://www.netgear.fr/business/products/switches/unmana...
ça se relie avec le panneau de brassage avec des petits câbles ethernet

Un exemple :

ShootDansLeBebe a dit :

Par contre qu'en serait il si on était raccordé à l'adsl ? Comment ça se passerait au niveau connection entre la box. L'équipement de routage est un boitier lié à un service de France Télécom indépendant de l'opérateur (même si on va chez Bouygues dans notre cas par exemple)

Tu branches ta box sur le switch
m
0
l
15 Mars 2018 13:32:19

Tout est dit ;)
m
0
l
15 Mars 2018 15:59:33

Faudra que je m'achète une petite armoire pour faire plus propre quand même :o
m
0
l
15 Mars 2018 17:25:16

C'est pas faux :D
m
0
l
15 Mars 2018 17:36:10

C'est surtout la balle mousse qui fait désordre mais je crois qu'on pourrit un peu le sujet :)
m
0
l
16 Mars 2018 12:19:17

Merci pour vos réponses, tout commence à être un peu plus clair

Donc tous les câblages arrivent au panneau de brassage, puis ensuite il faut que ça passe par le switch en connectant avec des câbles ethernet de petite longueur. Est ce qu'il est nécessaire que le switch ait autant de ports qu'on a de prises ethernet (nous avons 30 ports dans les salles et donc autant au niveau du panneau) ?

Quel est l'utilité de l'équipement de routage en plus du switch ? L'équipement de routage doit il dépendre d'un numéro de téléphone particulier ?

Est ce que le switch est compliqué à configurer pour quelqu'un qui n'y connait pas grand chose ou est ce qu c'est juste du câblage à faire
m
0
l
16 Mars 2018 20:19:37

ShootDansLeBebe a dit :

Donc tous les câblages arrivent au panneau de brassage, puis ensuite il faut que ça passe par le switch en connectant avec des câbles ethernet de petite longueur. Est ce qu'il est nécessaire que le switch ait autant de ports qu'on a de prises ethernet (nous avons 30 ports dans les salles et donc autant au niveau du panneau) ?

Ben si tu veux que la prise murale associée au panneau fonctionne faut bien la brancher au switch...

ShootDansLeBebe a dit :

Est ce que le switch est compliqué à configurer pour quelqu'un qui n'y connait pas grand chose ou est ce qu c'est juste du câblage à faire

Clairement prend un switch basique, non manageable, tu branches ça marche

m
0
l
17 Mars 2018 00:24:09

Donc du coup c'est impératif d'avoir un switch avec au moins 30 slots. Il faut donc obligatoirement qu'on prenne un switch avec 48 slots. Est ce que Netgear et en particulier ce modèle : https://www.ldlc-pro.com/fiche/PB00239377.html pourrait être un bon choix ?

Et du coup quelle est l'utilité de l'équipement de routage en plus du switch ? Doit il dépendre d'un numéro de téléphone particulier ?
m
0
l
17 Mars 2018 07:36:48

1) bon choix oui

2) je ne m'y connais pas en matos de fibre désolé
m
0
l
17 Mars 2018 23:08:34

Bonsoir Job31 et merci pour ta réponse

Super pour le switch alors :)  .

D'accord, donc si j'ai bien compris l'équipement de routage (boitier numéris) n'est là que parce qu'ils devaient être fibrés chez France Télécom. Mais donc lorsqu'on aura l'Adsl chez Bouygues, on n'en aura plus besoin.

Milles mercis, tout est clair grâce à vous !!!
m
0
l
18 Mars 2018 09:09:25

Attention tu n'es pas obligé de prendre un switch avec autant de ports que sur ton panneau de brassage. L'important c'est qu'il y ait autant de ports sur le switch que d'équipements à brancher sur ton réseau.
Mais si tu peux le mieux c'est quand même d'en avoir autant car au moins tu sais que toutes tes prises murales sont utilisables (une prise du panneau de brassage non reliée au switch ne sera pas branchée à ton réseau).

Le switch fait que tous les équipements de ton réseau vont pouvoir communiquer entre eux.
L'équipement de routage permet à tes équipements de sortir de leur réseau (vers Internet par exmple).
m
0
l
18 Mars 2018 15:37:37

6 équipements, mieux vaut un bon switch 8 ports (ou 16) qu'un bas de gamme 48 ports.
ensuite si tu déplace un pc dans un pièce, il suffit de recâbler sur le nouveau port dans la baie de brassage.

il faut aussi que tu sache quel type d’Ethernet (FE ? GE?) et quel type de câble (categorie)a été installé entre le panneau et les différentes pièces.
m
0
l
18 Mars 2018 18:53:13

Merci à vous. Ok donc il aurait été possible d'avoir moins de slots dans le switch tant qu'il y avait au moins autant de ports de qu'équipements.

Merci pour les équipements sur le switch et l'équipement de routage. Est ce qu'une box Adsl est un équipement de routage ?

Othy, penses tu que le switch que j'envisageais de prendre n'était pas de bonne qualité ? Je vais vérifier les cables, ils sont visibles à partir du panneau de brassage

Merci encore pour vos réponses !!
m
0
l
19 Mars 2018 09:57:49

ShootDansLeBebe a dit :

Merci pour les équipements sur le switch et l'équipement de routage. Est ce qu'une box Adsl est un équipement de routage ?

Oui bien sûr une box adsl rempli les fonctions de base (routage) et avancées (dhcp, ...) nécessaires.
m
0
l
24 Mars 2018 00:25:16

Bonsoir à toutes et tous

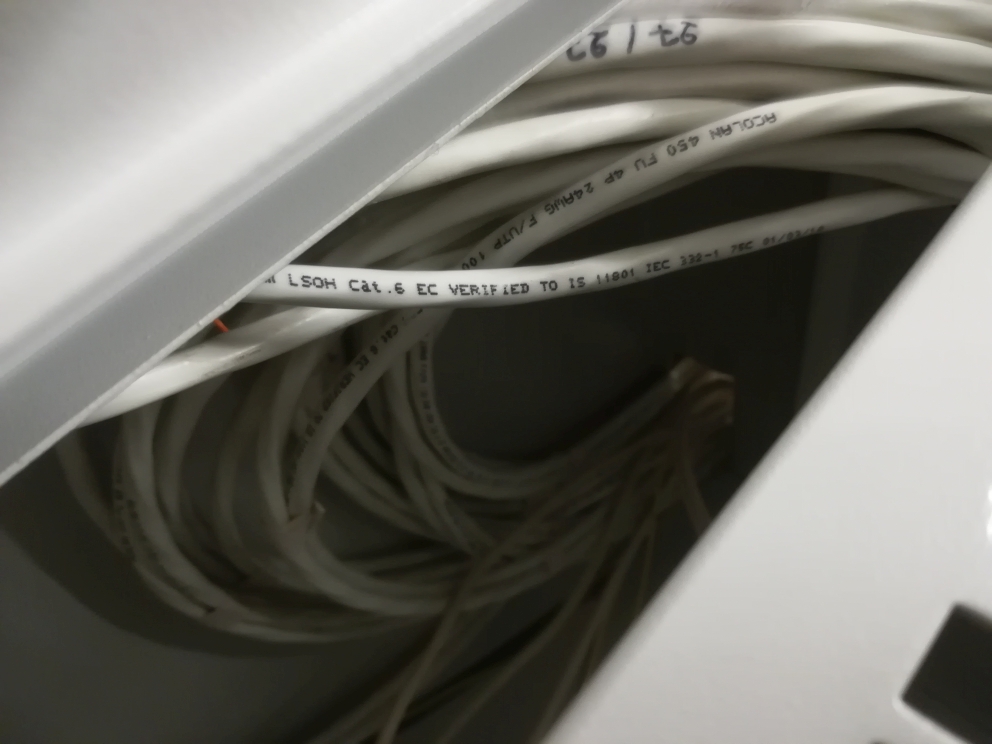

Merci pour vos renseignements. Je vais passer la commande bientôt (il me reste à mesurer la longueur nécessaire des cables entre le panneau et le switch). Je n'ai pas réussi à trouver si l'ethernet correspondants à FE ou GE. J'ai fait des photos des références présentes sur les cables ethernet de la baie de brassage




Est ce que ça donnerait des informations ?

m
0
l
25 Mars 2018 15:14:22

J'ai fait quelques recherches. À priori nous avons ce type de cables :
https://www.materielelectrique.com/cable-acolan-450-fu-cat6-4p-lsoh-boite-de-300m-p-317950.html qui fonctionnent apparement jusqu'au Gigabit Ethernet

En ce qui concerne la qualité des cables ethernet mis en place, il s'agit de cable de catégorie 6
Citation :
Cat 6 : Parmi les trois catégories de câbles, le Cat 6 est plus avancé et fournit de meilleures performances


Donc finalement on a une installation de base plutôt sympa ?
m
0
l
25 Mars 2018 15:16:07

oui tout à fait, du F/UTP de qualité
m
0
l
25 Mars 2018 19:19:28

Merci Job31, je n'ai plus qu'à passer commande de tout le matériel pour le réseau maintenant. Le switch, les cables, et aussi un petit NAS avec 1DD.

Merci à vous pour tous vos conseils :)
m
0
l
25 Mars 2018 19:48:10

Un NAS avec deux DD en RAID 1 stp :o
Le jour où ton disque dur meurt ça évite de chialer.
m
0
l
25 Mars 2018 21:01:41

C'est ce que j'ai à la maison, mais on est plus du tout sur le même budget :'(  .

Pour palier à ça on pensait faire une politique de double sauvegarde : NAS + postes informatique. Ça me paraissait un bon compromis ? Voire backup du NAS vers un cloud secondaire ?
m
0
l
25 Mars 2018 21:32:32

Stoi qui voit.
Perso je vois plus le NAS comme un serveur sur lequel chacun va pouvoir travailler de son poste sans stocker les fichiers sur un disque local, ce qui rend la gestion plus chiante.
Après tu peux programmer l'envoi de vos fichiers du NAS vers un serveur une ou deux fois par jour avec une sauvegarde incrémentielle.
Mais chacun sa vision et son usage.
m
0
l
26 Mars 2018 20:44:08

Merci Job31, en fait pour mon utilisation personnelle et avec celui que j'ai à la maison, je l'utilise surtout pour de l'accès en ligne du travail que j'effectue à la maison. Comme ça si je veux bosser je peux utiliser mon contenu même si je ne l'ai pas mis sur clé USB etc.

En fait nous allons utiliser le NAS pour le backup de la base de donnée partagée par tous les postes. Mais cette sauvegarde ne peut se faire que d'un poste à la fois. Donc il y aurait la sauvegarde sur un des PC et en plus sur le NAS, et après on pourrait récupérer chez nous à partir du NAS.

Si ça n'engageait que moi, je ferai un raid comme j'ai à la maison, mais ma collègue préfère faire des économies ^^"
m
0
l
27 Mars 2018 10:19:24

Les petites économies, dans le milieu professionnel, on finit bien souvent par les regretter...
m
0
l
28 Mars 2018 10:27:49

Je le sais malheureusement, mais bon, elle n'était pas d'accord pour la hausse de budget, donc il faudra d'autant plus être attentif. Le cloud sera surtout utilisé comme solution de backup et pas comme espace de travail quotidien (chacun travaille sur son poste). J'espère que ça tiendra le coup.

Sinon nous avons reçu la commande hier, j'ai installé le switch. J'ai mis quelques heures à batailler, car j'ai du déplacer tous les rails de la baie de brassage car sinon les cables mini ethernet étaient très très comprimés par la porte de la baie de brassage.Voilà le résultat (il reste encore toute la partie câblage, mais ça devrait être rapide)

m
0
l
28 Mars 2018 21:13:53

propre :o
m
0
l
29 Mars 2018 01:16:20

Merci :p  . Je devenais fou à tout devoir refaire, mais j'ai finalement réussi à avoir quelque chose d'organisé de façon potable. Maintenant on n'a plus qu'à attendre la box et finir les branchements. J'espère que ça va marcher

Merci encore pour tous vos conseils
m
0
l
1 Avril 2018 13:51:58

Bonjour à toutes et tous

J'ai tenté de configurer le réseau aujourd'hui. Normalement Bouygues devait nous raccorder l'ADSL avant le 04/04, donc nous ne sommes pas encore surs qu'il y ait vraiment de réseau internet en route.

Si je comprends bien nous avons un réseau local qui part du panneau de brassage. En amont de ce panneau de brassage est connecté le switch.

Mais à quel niveau devrait être connectée la box. Je ne comprends pas bien sur quel port ethernet je devrais la brancher (sur une des prises murales, sur une des prises du switch) ?

Merci d'avance pour vos réponses et conseils
m
0
l
1 Avril 2018 23:52:18

Bonjour, vous pouvez brancher votre box où vous le souhaitez, mais le plus logique serait de la mettre dans la baie de brassage reliée au switch
m
0
l
3 Avril 2018 14:52:53

La box a 2 types d'interface :
- Lan (plusieurs en général) => Il faut en brancher une seule sur le switch
- Wan : elle recevra l'arrivée télécom (ta ligne téléphonique).

Pour que ça fonctionne il faut que la box Bouygues ait le DHCP activé évidemment pour qu'elle fournisse une adresse ip à chaque pc que tu brancheras sur ton réseau.
m
0
l
7 Avril 2018 18:49:55

Bonsoir Rems1 et Mykhi, désolé du retard de réponse ! Merci pour vos messages

Ce que j'ai du mal à comprendre c'est que la box doit être branchée sur l'arrivée télécom qui provient de l'extérieur ? Ou bien est ce qu'elle peut être branchée sur n'importe quelle prise ethernet du local ? Parce que je n'ai aucune idée d'où est l'arrivée télécom :'(

J'ai cru comprendre que les prises téléphoniques ADSL n'existaient plus comme tel et que c'était uniquement via ethernet maintenant. Du coup il faut tout brancher sur des ethernet ? Et uniquement une prise LAN ira sur le switch ?

En tout cas, ils n'ont pas activés encore la ligne, pour l'instant on tourne au réseau local
m
0
l
9 Avril 2018 10:26:45

Oui ta box reçoit forcément le signal télécom qui vient de ton opérateur depuis l'extérieur. Et elle renvoie le signal sur ton réseau local.
Tu n'as pas un contact technique qui s'occupe de la gestion du batiment et qui saurait te dire où se situe l'arrivée télécom ?
m
0
l
9 Avril 2018 10:41:29

L'entrée ADSL se fait par un câble RJ11 qui est un pu plus petit que le RJ45. Pour vous aider, mettez une photo de l'arrière de la box, on pourra vous guider pour le branchement du câble
m
0
l
23 Avril 2018 19:52:08

Bonsoir à vous, désolé de ne pas avoir répondu, ça a été le rush dernièrement. Nous avons eu finalement un technicien qui est venu, car il y avait une erreur de câblage de notre ligne et ils ont du créer une nouvelle chez FT pour que Bouygues puisse se raccorder dessus. Lorsqu'il était présent il nous a montré l'arrivée de ligne, donc tout le reste à été plutôt facile à faire.

Tout a l'air de plutôt bien fonctionner. Le NAS a été bien configuré et nous pouvons avoir accès à nos backup directement de la maison. C'est vraiment génial !!!

Alors un grand grand grand merci à vous tous pour votre aide, sans qui toute l'installation aurait été beaucoup plus compliquée !!
m
0
l
23 Avril 2018 20:36:31

:jap:

très sympa ce retour !
m
0
l
24 Avril 2018 11:06:23

Avez plaisir ! Les sujets aussi intéressants sont plutôt rares de nos jours ;)
m
0
l
25 Avril 2018 12:13:39

C'est tout à fait normal, vous avez été vraiment extra. Grâce à vous tout fonctionne :)
