Test : ZOTAC Magnus ER51070, Ryzen et GTX 1070 dans un mini PC

Un barebone gaming haut de gamme

Image 1 : Test : ZOTAC Magnus ER51070, Ryzen et GTX 1070 dans un mini PC

Si l’on connait surtout Zotac pour ses ZBox et ZBox Nano, ainsi que pour ses cartes graphiques, le constructeur possède en réalité un catalogue très varié de machines compactes, de toute les tailles et toutes les puissances. Aujourd’hui, intéressons-nous au Magnus ER51070, un barebone basé sur un processeur Ryzen 5 1400 et une GeForce GTX 1070, le tout dans un châssis relativement compact.

Barebone oblige, la machine est vendue sans SSD ni mémoire, et donc sans système d’exploitation, mais Zotac a pensé à tout et nous a confié le produit accompagné d’un SSD Plextor (PX-128S3C) de 128 Go et de 8 Go de mémoire DDR4 de chez Corsair.

Spécifications

Image 2 : Test : ZOTAC Magnus ER51070, Ryzen et GTX 1070 dans un mini PC

ZOTAC ZBOX MAGNUS ER51070

  • zotac zbox magnus er51070
    77.20€
  • 77.20€
    Voir l’offre

Processeur
AMD Ryzen 5 1400
Quad-core @ 3,2 GHz
(Turbo 3,4 GHz)
Carte graphique
Zotac GeForce GTX 1070 Mini ITX 8Go
Mémoire
2 connecteurs SoDIMM DDR4-2400
32 Go max
Stockage
1 port M.2 NVMe
1 emplacement 2,5 pouces SATA 6Gbps
Lecteur de cartes mémoires SDXC
Réseau
2x Ethernet Gigabit
WiFi 802.11ac
Bluetooth 4.2
Audio
1 entrée micro
1 sortie casque
Connectivité
1x HDMI 2.0b
3x DisplayPort 1.4
1x DVI-D
1x USB 3.1 Gen2 Type-C
1x USB 3.1 Gen2
4x USB 3.0
Système d’exploitation
N/A
Alimentation
Externe (330W)
Dimensions
225 x 203 x 128 mm
(sans l’adaptateur secteur)
Poids

Le tour du propriétaire

Extérieur

Avec son Magnus ER51710, Zotac a choisi un design tout en sobriété et efficacité : très compact pour une machine gaming, ce barebone regroupe en face avant tous les connecteurs indispensables. On trouve ainsi le bouton Power d’un côté, et les connecteurs USB 3.1 (Type-A et Type-C) de l’autre, aux côtés des entrées/sorties audio et du lecteur de cartes mémoires. Le bouton Reset brille en revanche par son absence.

Image 3 : Test : ZOTAC Magnus ER51070, Ryzen et GTX 1070 dans un mini PC

A l’arrière, on trouve le reste de la connectique, avec en particulier deux ports Ethernet Gigabit (pourquoi pas…), deux connecteurs pour les antennes WiFi, quatre ports USB 3.0 et les sorties DVI, HDMI et DisplayPort.

Image 4 : Test : ZOTAC Magnus ER51070, Ryzen et GTX 1070 dans un mini PC

La face supérieure est particulièrement aérée, une obligation puisque c’est principalement par ici que l’air frais rentrera.

Image 5 : Test : ZOTAC Magnus ER51070, Ryzen et GTX 1070 dans un mini PC

Point d’alimentation interne ici, faute de place. Il faudra donc obligatoirement utiliser l’adaptateur secteur, imposant. Celui-ci pourra délivrer un maximum de 16,9 ampères à 19,6V, soit une puissance de 330 watts.

Image 6 : Test : ZOTAC Magnus ER51070, Ryzen et GTX 1070 dans un mini PC

Intérieur

Pour atteindre les entrailles de la bête, il faut dévisser les quatre pieds et retirer le cache inférieur en plastique. On pourra alors installer le SSD (ou le disque dur) au format 2,5 pouces, la ou les barrettes de mémoire ainsi que le SSD au format M.2. Le petit ventilateur que l’on voit est justement dédié au refroidissement du support de stockage. Impossible en revanche d’aller plus loin, un sticker de garantie nous en empêche…

Image 7 : Test : ZOTAC Magnus ER51070, Ryzen et GTX 1070 dans un mini PC

Très bien ! Passons alors par le dessus du barebone, puisque ce côté n’est pas protégé par un sceau de garantie !

Image 8 : Test : ZOTAC Magnus ER51070, Ryzen et GTX 1070 dans un mini PC

Une fois la partie supérieure et la protection métallique ôtées, on arrive à la carte graphique montée sur un riser PCI-Express afin de la placer de manière parallèle à la carte mère. Un autre système de refroidissement (à droite sur la photo) s’occupe d’extraire à l’extérieur du boîtier la chaleur dégagée par le processeur.

Image 9 : Test : ZOTAC Magnus ER51070, Ryzen et GTX 1070 dans un mini PC

Enfin, à gauche, un dernier ventilateur extrait l’air chaud du boîtier.

Image 10 : Test : ZOTAC Magnus ER51070, Ryzen et GTX 1070 dans un mini PC

Performances : 3D & Gaming

Commençons par l’incontournable 3DMark et son test Time Spy. Celui-ci, compatible DirectX 12, permet pour rappel de tester les performances d’une configuration avec deux tests orientés GPU et un test orienté CPU. En plus de ces deux scores GPU et CPU, un troisième score global permet de comparer plus facilement une machine avec d’autres configurations.

3DMark Time Spy

Image 11 : Test : ZOTAC Magnus ER51070, Ryzen et GTX 1070 dans un mini PC

Avec un score de 5144, le Magnus ER51070 est selon la base de données de Futuremark largement suffisant pour jouer, mais pas assez toutefois pour profiter de la 4K en jeu.

Jeux

Voyons justement comment se comporte le Zotac Magnus ER51070 en jeu. Nous avons pour cela sélectionné six jeux DirectX 12, testés en 1080p et 1440p avec les réglages les plus élevés possibles. Nous avons toutefois désactivé les fonctionnalités propres à l’un ou l’autre des constructeurs de GPU, tel que le HBAO+, afin d’éviter tout favoritisme. Le Vsync et, le cas échéant, la limitation d’IPS ont bien entendu eux aussi été désactivés.

Jeu
Réglages
Ashes of the Singularity: Escalation

Ashes of the Singularity: Escalation

Extreme, test GPU
Tom Clancy’s The Division

Tom Clancys The Division

Ultra
Gears of War 4

Gears of War 4

  • gears of war 4
    15€
  • 15€
    Voir l’offre

Ultra
Rise of the Tomb Raider

Rise of the Tomb Raider GOTY Edition

Very High, SMAA, HBAO+ off
Civilization VI

Civilization VI

  • civilization vi
    27.98€
  • 27.98€
    Voir l’offre
  • 29.39€
    Voir l’offre
  • 31.23€
    Voir l’offre
  • 50.89€
    Voir l’offre
  • 72.68€
    Voir l’offre

Ultra/Ultra, MSAA 8x, test GPU
Total War: Warhammer II

Total War WARHAMMER 2

  • total war warhammer 2
    46.17€
  • 46.17€
    Voir l’offre

Ultra, test Campaign

Système d’exploitation
Windows 10 Pro 1709 (16299.248)
Pilotes graphiques
GeForce 390.77

Image 12 : Test : ZOTAC Magnus ER51070, Ryzen et GTX 1070 dans un mini PC

Certains jeux comme Gears of War 4, Civilization VI ou Total War: Warhammer II  affichent des taux moyens d’images par seconde très proches en 1080p et 1440p. L’explication tient au fait que c’est ici le processeur qui limite les performances. A l’inverse, des jeux comme Rise of the Tomb Raider ou The Division voient leurs performances augmenter grandement en 1080p, ce qui tend à prouver que le processeur est ici suffisamment puissant pour ne pas représenter un goulot d’étranglement.

Avec une moyenne dépassant les 50 images par seconde en 1440p et flirtant avec les 60 images par seconde en Full HD, le tout avec des réglages graphiques très élevés, le Zotac Magnus ER51070 devrait sans peine faire tourner tous les jeux possibles en QHD.

Performances : CPU et Stockage

Parce qu’il n’y a – hélas – pas que le jeu dans la vie, voyons comment le Zotac Magnus ER51070 s’en sort dans d’autres types de tâches, en commençant par de l’encodage H.265 reposant sur le CPU. Nous avons pour cela utilisé le bench HWBOT, en 1080p et en 4K.

Encodage H.265

Image 13 : Test : ZOTAC Magnus ER51070, Ryzen et GTX 1070 dans un mini PC

PCMark 10

Le benchmark PCMark 10 de Futuremark est un bon outil pour mesurer les performances d’une configuration dans des tâches bureautiques ou graphiques. Attention toutefois, il ne faut pas oublier que le barebone est normalement livré sans SSD : une partie du test reposant sur les performances du stockage, les résultats suivants sont donc simplement à prendre à titre d’information.

Image 14 : Test : ZOTAC Magnus ER51070, Ryzen et GTX 1070 dans un mini PC

Stockage

Côté stockage justement, nous utilisons AS SSD et ses tests de copies de fichiers ISO, programmes et jeux pour obtenir une bande passante moyenne. Ici aussi, le barebone étant normalement livré sans support de stockage, les résultats sont juste à prendre pour information.

Image 15 : Test : ZOTAC Magnus ER51070, Ryzen et GTX 1070 dans un mini PC

Consommation, températures, nuisances sonores

Consommation

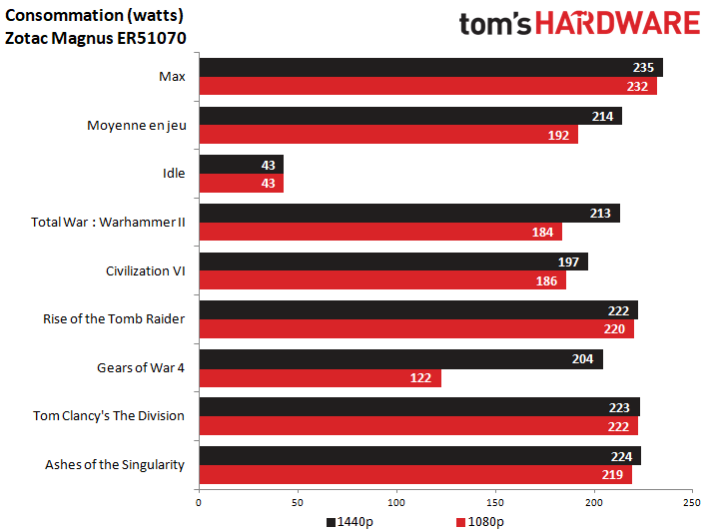

La consommation du Zotac Magnus ER51710 a été mesurée directement à la prise afin de prendre en compte tous les paramètres, efficacité de l’alimentation comprise. En plus des mesures dans chaque jeu, en 1080p et 1440p, nous avons également mesuré la consommation au repos sur le bureau de Windows 10.

La mesure “Max” correspond à la consommation maximale réelle qu’il est possible d’atteindre – hors test de torture. Nous avons pour cela lancé un encodage H.265 4K en tâche de fond (avec une priorité faible) pour stresser le CPU, et The Witcher III pour occuper le GPU…

Image 16 : Test : ZOTAC Magnus ER51070, Ryzen et GTX 1070 dans un mini PC

La consommation dans la majorité des jeux s’approche très près de notre consommation maximum relevée : dans ces cas, le CPU et le GPU sont fortement utilisés. A l’inverse, certains jeux comme Gears of War 4 affichent une consommation plutôt faible, en particulier en 1080p. Ce comportement tend à confirmer notre précédente impression, à savoir que le processeur est surchargé dans ces jeux pendant que le GPU se tourne les p(o)uces.

Températures

Image 17 : Test : ZOTAC Magnus ER51070, Ryzen et GTX 1070 dans un mini PC

Si le système de refroidissement fait efficacement son travail côté GPU, les températures relevées côté CPU – même si elles sont loin d’être vraiment catastrophiques – pourraient poser problème en été…

Nuisances sonores

Image 18 : Test : ZOTAC Magnus ER51070, Ryzen et GTX 1070 dans un mini PCMesurées à 50 cm de la face avant du barebone, les nuisances sonores restent contenues, même dans notre test d’occupation maximale (The Witcher III + encodage H.265 4K). Notons tout de même que la GTX 1070 embarquée a la fâcheuse tendance à avoir les bobines qui sifflent à la moindre sollicitation, avec un bruit particulièrement audible et désagréable quand le ventirad est au ralenti.

Conclusion

Image 19 : Test : ZOTAC Magnus ER51070, Ryzen et GTX 1070 dans un mini PC

ZOTAC ZBOX MAGNUS ER51070

  • zotac zbox magnus er51070
    77.20€
  • 77.20€
    Voir l’offre
On aime
  • Design
  • Faibles dimensions
  • Nuisances sonores raisonnables
  • Performances GPU
On n’aime pas
  • CPU limité
  • Température CPU élevée en charge
  • Prix
  • "Coil Whine" parfois gênant
Verdict :

En arrivant à intégrer une GeForce GTX 1070 dans un boîtier compact tout en assurant un refroidissement efficace et relativement silencieux, Zotac nous propose avec son Magnus ER51070 un barebone plutôt intéressant. Hélas, le choix du Ryzen 5 1400 associé à cette GTX 1070 ressemble à une fausse note : le processeur, trop fortement sollicité en jeu, se montre parfois un vrai goulot d’étranglement. La machine reste tout de même parfaitement adaptée pour du jeu en QHD !
