La Nintendo 3DS se dévoile

Image 1 : La Nintendo 3DS se dévoile

Une Nintendo 3DS Aqua Blue

Après la Freebox et la Neufbox, nos démontages en règles se poursuivent. Aujourd’hui, nous nous attaquons à une console de jeu : la fraîchement disponible Nintendo 3DS, dans sa version Aqua Blue (française). Première console portable à proposer de la 3D, est-elle pour autant beaucoup plus complexe qu’une DSi ?

On remarque d’emblée à l’extrémité de la tranche les deux appareils photo pour les photos en 3D.

Image 2 : La Nintendo 3DS se dévoile

Les deux écrans

Ouverte, on remarque les deux écrans. Celui du haut est dans un format large, entre le 16:9 et le 16:10. Il est capable d’afficher des images en relief mais n’est pas tactile. Celui du bas est en format 4:3 et est tactile, avec une dalle résistive.

Image 3 : La Nintendo 3DS se dévoile

L’arrière de la console

A l’arrière de la console, quatre vis permettent d’accéder à la batterie. On apprend aussi que la console est bien une version européenne.

Image 4 : La Nintendo 3DS se dévoile

La batterie

La batterie, contrairement aux smartphones, ne prend qu’une petite partie de la place à l’intérieur de la console.

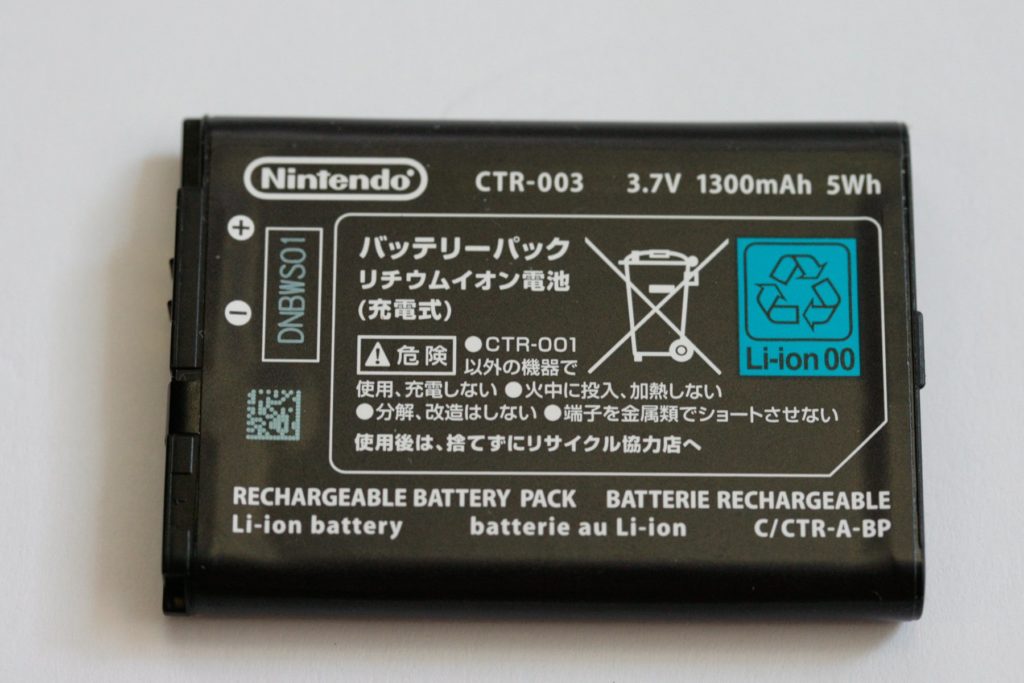

Image 5 : La Nintendo 3DS se dévoile

Une batterie de smartphone

Cette batterie est assez classique : elle offre une capacité de 5 Wh. Avec 1 300 mAh (et une tension de 3,7 V), on est un peu en-dessous des smartphones haut de gamme récents, qui utilisent généralement des batteries de 1 500 ou 1 600 mAh. D’où l’autonomie assez faible d’environ 3 H (avec toutes les fonctionnalités activées).

Image 6 : La Nintendo 3DS se dévoile

La carte mère

Une fois la console ouverte, on remarque d’abord deux éléments sur la carte mère : l’emplacement pour cartes SD en bas à droite et le port pour les cartouches en haut.

Image 7 : La Nintendo 3DS se dévoile

Le pad et l’infrarouge

Dans le coin supérieur droit, on distingue l’énigmatique émetteur infrarouge au milieu (CTR-IR-01) et le dessous du pad analogique en bas à droite.

Image 8 : La Nintendo 3DS se dévoile

L’alimentation

Sur le coin supérieur droit on remarque une carte mère peu chargée d’où n’émerge que le connecteur pour l’alimentation.

Image 9 : La Nintendo 3DS se dévoile

La carte Wi-Fi

La carte Wi-Fi est produite par Mitsumi. Le FCCID nous indique que la puce est la même que celle déjà utilisée dans la Nintendo DS. La puce sous le blindage est une AR6014G de chez Atheros, capable de travailler en 802.11b (11 mégabits/s) ou en 802.11g (54 mégabits/s) mais pas en 802.11n donc. Elle n’utilise qu’une seule antenne.

Image 10 : La Nintendo 3DS se dévoile

L’émetteur infrarouge

Une minuscule carte permet de prendre en charge la transmission de données en infrarouge. La puce, fabriquée par NXP, porte la référence S750 0704 TSD030C.

Image 11 : La Nintendo 3DS se dévoile

Le lecteur de cartes SD

Nintendo a intégré un lecteur de cartes SDHC dans sa console. Une carte de 2 Go — d’origine Toshiba — est livrée avec la Nintendo 3DS.

Image 12 : La Nintendo 3DS se dévoile

Le lecteur de cartes

Comme beaucoup de pièces de la console, il est possible de changer le lecteur de cartes facilement. Nintendo pourra donc facilement passer au SDXC sans changer de carte mère.

Image 13 : La Nintendo 3DS se dévoile

Le contrôleur analogique

Le contrôleur analogique de la console vu du dessous, une nouveauté chez Nintendo, alors que la PSP en propose un depuis ses débuts.

Image 14 : La Nintendo 3DS se dévoile

La carte mère

La carte mère de la console, et l’écran tactile. Comme on le voit, la carte mère est physiquement assez grande et n’est pas très complexe. Nintendo propose un PCB assez simple là où les constructeurs de smartphones atteignent une densité bien plus importante.

Image 15 : La Nintendo 3DS se dévoile

Même carte mère

Même carte mère, autre vue. On remarque les différents boutons de la console.

Image 16 : La Nintendo 3DS se dévoile

La mémoire interne

Pour la mémoire interne, on retrouve une puce Toshiba, dont la référence est THGBM2G3P1FBAI8. Cette puce de mémoire flash NAND offre une capacité de 2 Go.

Image 17 : La Nintendo 3DS se dévoile

Le gyroscope

Le ITG-3270 de chez Invensense est un gyroscope numérique capable de travailler sur trois axes. Ce modèle, aussi utilisé dans les télécommandes de la dernière génération, est très compact.

Image 18 : La Nintendo 3DS se dévoile

Une puce Texas Instrument

Sur la carte mère, on retrouve une puce Texas Instrument PAIC3010B 09AGTZW. Les informations sur cette puce ne sont pas connues et nous n’avons pas pu déterminer à quoi elle sert.

Image 19 : La Nintendo 3DS se dévoile

L’accéléromètre

L’accéléromètre est d’origine STMicro : c’est le modèle LIS331DH. Cet accéléromètre 3 axes est aussi utilisé dans certains smartphones. La puce porte la référence 2047 33DH WJNDK.

Image 20 : La Nintendo 3DS se dévoile

L’écran tactile

L’écran tactile, au format 4:3, travaille en 320 x 240 et est capable d’afficher 16,7 millions de couleurs. La dalle tactile, contrairement à la majorité des smartphones, est de type résistive, pour pouvoir utiliser le stylet fourni.

Image 21 : La Nintendo 3DS se dévoile

La référence de la carte mère

La carte mère porte la référence suivante : T/CTR-CPU-01.

Image 22 : La Nintendo 3DS se dévoile

Le processeur

Le processeur, un modèle en architecture ARM, porte la référence Nintendo 1048 0H ARM CPU. Comme il est placé sous le port cartouche qui soudé à la carte mère, nous n’avons pu le prendre en photo : nous avons préféré garder la console fonctionnelle. La puce est — selon les premiers retours — un core ARM de type ARM1176, une puce datée en architecture ARMv6. Le GPU serait une puce PICA200 de chez DMP, compatible OpenGL ES 2.0.

L’image du processeur provient de chez nos confrères de iFixit.

Image 23 : La Nintendo 3DS se dévoile

L’écran 3D

Pour la même raison que pour le CPU, nous n’avons pas démonté l’écran 3D de la console. Mais nous vous proposons des images des pixels qui — une fois n’est pas coutume — sont rectangulaires (cf. cette actualité). En effet, l’écran est physiquement en 800 x 240 avec des pixels rectangulaires, ce qui permet d’obtenir un pseudo 400 x 240 une fois la 3D activée.

Image 24 : La Nintendo 3DS se dévoile

Au final ?

La console est intéressante sur plusieurs points : Nintendo réutilise des composants de la DS, la majorité des pièces sont sur des sockets et sont amovibles et la carte mère n’est pas un modèle d’intégration. On sent que Nintendo a essayé de limiter les coûts sur les composants pour proposer un écran 3D à un prix correct. Cette Nintendo 3DS préfigure d’ailleurs déjà le prochain produit de la firme : une console 3DS Lite avec une meilleure batterie et un boîtier plus compact…

NB : Aucun composant n’a été maltraité pendant la production de cette oeuvre. En tout cas, la console s’avère toujours fonctionnelle…
