Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !

Intro et caractéristiques

Image 1 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !

Après les Founders Edition, la première GeForce RTX d’un fabricant partenaire de NVIDIA que nous testons est l’un des modèles les plus haut de gamme du marché : la MSI RTX 2080 Ti Gaming X Trio, armée d’un PCB personnalisé, et d’un dissipateur des plus imposants. Une énorme carte qui va tenter de pousser le GPU à son maximum avec un refroidissement à air. Voyons ce qu’elle a dans le ventre, et surtout comment l’architecture Turing peut être poussée sur une carte très haut de gamme.

Image 2 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !

MSI RTX 2080 Ti Gaming X Trio

  • msi rtx 2080 ti gaming x trio
    946.20€
  • 946.20€
    Voir l’offre

A lire aussi :
Test des GeForce RTX 2080 et 2080 Ti Founders Edition
Test : le circuit d’alimentation de la RTX 2080 Ti FE décrypté
GeForce RTX : toutes les nouveautés de l’architecture Turing

Image 3 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !

Caractéristiques

La carte est overclockée à 1755 MHz officiellement en Boost. Ce qui est en fait la fréquence de fonctionnement minimale garantie par MSI dans des conditions difficiles (boîtier peu ventilé). Avec des températures ambiantes moins violentes, la carte peut monter plus haut, comme c’est le cas dans notre test. La RAM n’est pas overclockée, elle reste à 1750 MHz (GDDR6-7000). Notez que cette carte a un TDP par défaut de 330 W, ce qui est beaucoup plus élevé que le TDP par défaut de la carte de référence ou la Founders Edition, respectivement à 250 et 260 W. Grosse alim à prévoir !


MSI GeForce
RTX 2080 Ti
Gaming X Trio
Nvidia GeForce
RTX 2080 Ti
FE
Nvidia GeForce
RTX 1080 Ti
FE
Nvidia GeForce
RTX 2080
FE
Nvidia GeForce
RTX 1080
FE
Architecture
Turing (TU102)Turing (TU102)Pascal (GP102)Turing (TU104)Pascal (GP104)
Coeurs CUDA
43524352358429442560
Puissance FP32
NC
14,2 TFLOPS11,3 TFLOPS10,6 TFLOPS8,9 TFLOPS
Coeurs Tensor
544544Aucun368Aucun
Coeurs RT
6868Aucun48Aucun
Unités de textures
272272224184160
Fréquence GPU base
1350 MHz
1350 MHz1480 MHz1515 MHz1607 MHz
Fréquence GPU Boost
1755 MHz
1635 MHz1582 MHz1800 MHz1733 MHz
VRAM
11Go GDDR611 Go GDDR611 Go GDDR5X8 Go GDDR68 Go GDDRX5
Bus mémoire
352 bits
352 bits352bits256bits256 bits
Bande passante mémoire
616 Go/s616 Go/s484 Go/s448 Go/s320 Go/s
ROP
8888886464
Cache L2
5,5 Mo5,5 Mo2,75 Mo4 Mo2 Mo
TDP
330 W260 W250 W225 W180 W
Transistors (milliards)
18,618,61213,67,2
Taille du GPU
754 mm²754 mm²471 mm²545 mm²314 mm²
Support SLI
x8 NVLink, x2x8 NVLink x2MIOx8 NVLinkMIO

Méthode et système de test

Le système de test et la méthodologie employée ont déjà été traités en détail. Vous pouvez tout savoir en consultant notre article sur nos nouvelles méthodes de test des cartes graphiques.

Système
Intel Core i7-6900K @4.3 GHz
MSI X99S XPower Gaming Titanium
G.Skill TridentZ DDR4 3600
1x 1 To Toshiba OCZ RD400
2x 960 Go Toshiba OCZ TR150
Be Quiet Dark Power Pro 11, 850W
Windows 10 Pro à jour
Refroidissement
Alphacool Eisblock XPX
5x Be Quiet! Silent Wings 3 PWM (Simulation boîtier fermé)
Thermal Grizzly Kryonaut
Moniteur
Eizo EV3237-BK
Boîtier
Lian Li PC-T70 modifié (ouvert et fermé)
Mesures électriques
Point de mesure sans contact sur le slot PCIe, via un riser PCIe
Point de mesure sans contact sur les connecteurs PCIe d’alimentation
Mesure directe au niveau de l’alimentation
2x oscilloscopes Rohde & Schwarz HMO 3054 multicanaux, 500 MHz avec fonction mémoire
4x pinces ampèremétriques Rohde & Schwarz HZO50 (de 1 mA à 30 A, 100 KHz, courant continu)
4x sondes de test Rohde & Schwarz HZ355 (10:1, 500 MHz)
1x multimètre numérique Rohde & Schwarz HMC 8012, avec fonction mémoire
Imagerie thermique
Caméra infrarouge Optris PI640
Logiciel PI Connect
Mesures sonores
Micro NTI Audio M2211 (avec fichier de calibration)
Interface Steinberg UR12 (avec alimentation fantôme pour les microphones)
Creative X7
Logiciel Smaart v.7
Chambre anéchoïque, 3,5 x 1,8 x 2,2 m (LxlxH)
Mesures axiales, à la perpendiculaire du centre de(s) la source(s) sonore(s), distance de 50 cm
Nuisances sonores exprimées en dBA (lent), analyse en temps réel (RTA)
Spectre de fréquence représenté sous forme de graphique

La carte en détail

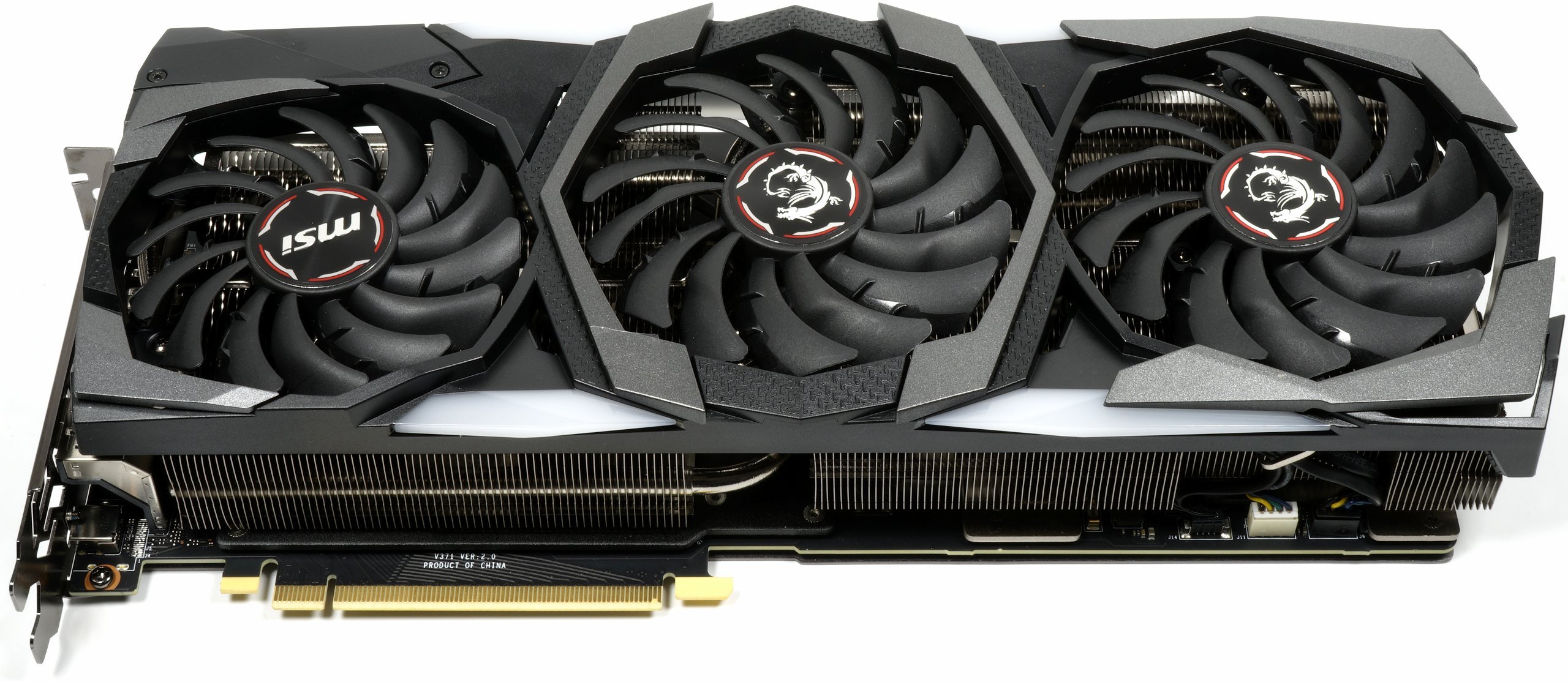

Autant le dire tout de suite, cette carte est un monstre : elle pèse 1,6 kg, fait 32,5 cm de long, 13,5 cm de large, et 5,3 mm d’épaisseur, et occupera donc plus de deux slots PCIe. Ajoutez aussi 0,5 mm d’épaisseur pour la plaque arrière. Le bloc de couverture est essentiellement en plastique, et parsemé de LED RGB que l’on pourra contrôler via le logiciel pilote de MSI. On retrouve deux ventilateurs de 9,5 cm de diamètre et un troisième plus petit de 8,5 cm.

Plus fou encore : on dénombre trois connecteurs PCI-Express pour l’alimentation. Deux 8 broches et un 6 broches supplémentaire… Car la carte est plutôt gourmande. Notez toutefois que la carte fonctionne sans brancher le connecteur 6 broches. Branchez-le quand même, c’est plus propre ! On retrouve enfin toutes les connectiques de la Founders Edition. Mais attendez, le PCB est encore plus impressionnant.

Image 4 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 5 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !

Image 6 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !

Image 7 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 8 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 9 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 10 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 11 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !

Démontage : PCB et dissipateur

PCB et Alimentation

MSI utilise un design de PCB bien à lui pour cette carte. Le PCB est plus grand, ce qui permet de mieux espacer les composants qui génèrent de la chaleur. Notez toutefois que l’alimentation de la carte reprend le principe du design de référence des Founders Edition, mais avec une organisation un peu différente. Le connecteur 6 broche est techniquement superflu, mais il est bien équipé d’un fusible 20 A comme les autres, et le fabricant conseille de le connecter.

Image 12 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !

On retrouve le contrôleur uP9512P de notre Founders Edition, capable de gérer 8 phases indépendamment. On dénombre sur cette carte 14 convertisseurs de tensions. En fait, 6 phases en utilisent deux en parallèle (sans puce de doublage), avec deux phases simples supplémentaires. Ce qui nous donne bien 8 phases, mais virtuellement 14, pour le GPU (la Fouders Edition est en 5 doubles + 3 simples). La carte a aussi trois phases dédiées à la mémoire, gérées par un second contrôleur uP9512P en mode 3 phases. Nous ne savons toutefois pas exactement quelles phases sont alimentées par les connecteurs PCI-Express ou le slot PCIe de la carte mère.

Image 13 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !

L’alimentation des RTX est testée et décryptée plus en détail dans ce dossier :
Test : le circuit d’alimentation de la RTX 2080 Ti FE décrypté

Dissipateur et plaque arrière

Image 14 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !

Le dissipateur pèse à lui-seul 1034 grammes. La photo montre aussi que MSI utilise aussi une plaque de 68 grammes pour couvrir la RAM et les 6 circuits d’alimentation à gauche du GPU. Les 8 autres circuits sont prix en charge par une plaque rattachée au dissipateur principal, qui gère aussi les composants d’arrivée du courant via les connecteurs PCIe.

Image 15 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 16 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !

On retrouve un gros caloduc de 8 mm et cinq de 6 mm. Le plus petit ventilateur de 8,5 cm à l’avant de la carte s’adapte à la largeur réduite du PCB exigée par la présence du connecteur NVLink. La base et les caloducs sont en cuivre nickelé.

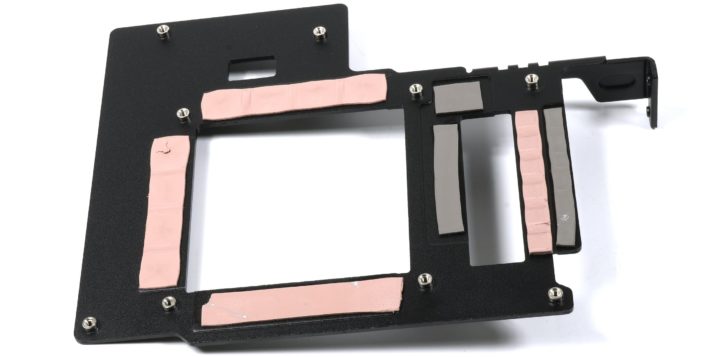

La plaque arrière de refroidissement en aluminium brossé participe cette fois bien au refroidissement de la RAM et du GPU via de gros pads thermiques. Elle pèse 141 grammes. Comme sur les Founders Edition, on va voir par la suite que le pad pour le GPU est inutile, il a tendance à transférer la chaleur des autres composants vers le GPU, ce qui est un peu dommage.

Image 17 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !

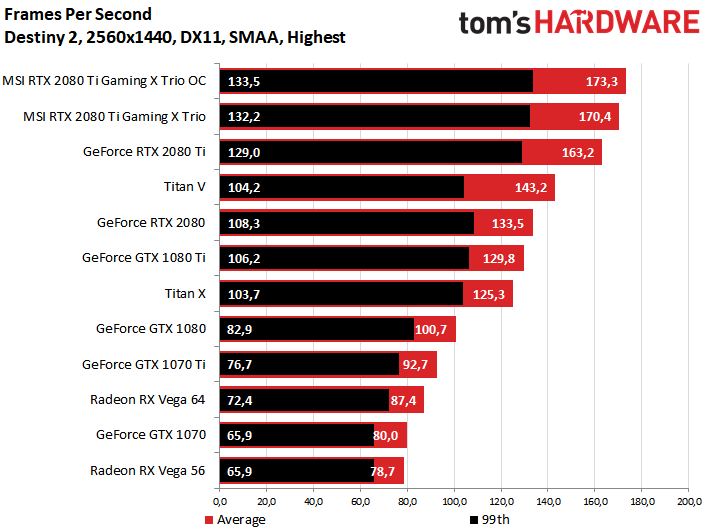

Test en jeu QHD

On constate une différence de performances de 4 à 7 % entre la RTX Founders Edition et ce modèle très haut de gamme MSI. Autremement dit : pas grand chose. Un overclocking supplémentaire va ajouter encore 3% d’écart. Pour la première fois, nous incluons les tests de la carte en OC dans les graphiques, à la demande générale.

Image 18 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 19 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 20 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 21 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 22 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 23 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 24 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 25 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 26 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 27 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 28 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 29 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !

Test en jeu 4K

En 4K, les écarts sont globalement identiques. Pas de quoi vraiment distinguer la carte de la version Founders Edition, même en overclocking. C’est plutôt au niveau du refroidissement et du bruit qu’il faudra regarder les différences. Notez qu’avec un tel niveau de puissance GPU, et même en 4K, il faudra un processeur vraiment très puissant pour suivre la carte graphique. Notre 6900K à 4,5 GHz montre ses limites dans certains jeux en condition extrêmes.

Image 30 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 31 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 32 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 33 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 34 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 35 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 36 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 37 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 38 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 39 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 40 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 41 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !

Consommation

Conso selon l’activité

Image 42 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !

La carte consomme beaucoup, même au repos : 26 W, c’est encore plus que les 17 W de la Founders Edition, déjà élevés pour une carte qui ne fait rien. Encore une fois, en gaming comme en torture, la gestion de l’alimentation de la carte est réglée comme une horloge, à 322 W. MSI a effectivement augmenté la cible de puissance (power target) de manière copieuse. Un overclocking fait monter la carte à 345 W, avec une cible de puissance à 110 %.

Tension GPU

Image 43 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !

La tension du GPU est plutôt stable. Notez que ce n’est pas la limite de tension qui nous a limité pour l’overclocking avec cette carte, mais bien la limite de puissance (power target). Ce qui nous fait dire que les RTX vont être assez limitées pour l’overclocking par NVIDIA, que ce soit en puissance ou en tension…

Intensité sur le slot PCIe

Image 44 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !

Aucun problème de ce côté, la limite des 5,5 Ampères n’est pas atteinte. Voilà notamment pourquoi le troisième connecteur 6 broches est superflu : deux 8 broches auraient pu gérer les moins de 300 W à délivrer, le reste étant fourni par la carte mère. Reste que le troisième connecteur peut encore étaler la production de chaleur sur les composants qui l’accompagnent.

Graphiques détaillés

Repos

Image 45 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 46 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !

Jeu vidéo

Image 47 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 48 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !

Torture

Image 49 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 50 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !

Overclocking en jeu

Image 51 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 52 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !

Températures, fréquences et OC

Overclocking moyen

La bonne nouvelle d’abord : il est possible d’obtenir un peu plus de cette carte. Mais la mauvaise nouvelle suit : ça ne sert pas à grand chose !

Avec les ventilateurs à fond, notre carte a pu tenir les 2060 MHz, avec un power target à 110 % et +135 MHz sur le GPU. Avec un profil normal de ventilation, le GPU plafonne plutôt entre 1980 et 1995 MHz. La mémoire a aussi pu monter à 150 MHz de plus, mais attention, les puces de VRAM chauffent pas mal sur cette carte, comme nous allons le voir. Notez que le NVIDIA Scanner a bien fonctionné, mais nous a donné un overclocking un peu moins élevé qu’avec nos réglages manuels.

Fréquence en fonction de la température

Image 53 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !

Le dissipateur fait très bien son boulot pour le GPU : seulement 72°C boîtier ouvert et 75°C boîtier fermé, c’est sans problème pour du long terme ! Le power target augmenté par MSI fait le reste : le GPU tourne à des fréquences largement supérieures à celles de la Founders Edition, avec des températures inférieures.

Image 54 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !


MSI GeForce RTX 2080 Ti Gaming X Trio , début de test
MSI GeForce RTX 2080 Ti Gaming X Trio, fin de test
GeForce RTX 2080 Ti Founders Edition
Boîtier ouvert
Température GPU
46 °C72 °C77°C
Fréquence GPU
1935 MHz1830 MHz1680 MHz
Air ambiant
22 °C22 °C22°C
Boîtier fermé
Température GPU47 °C75 °C80°C
Fréquence GPU1920 MHz1815 MHz1665 MHz
Air ambiant du boîtier
25°C47°C43°C

Analyse par images infrarouge

L’analyse des images IR montrent que les puces de mémoire du milieu de la carte souffrent un peu de la chaleur. Sans la plaque arrière pour participer à leur refroidissement, on peut voir sur notre vidéo qu’elles montent à plus de 90°C. Quoi qu’il en soit, elles sont certifiées par Micron jusqu’à 95°C. Avec la plaque arrière nous avons constaté une diminution de la température des composants environnant de 4°C environ. Ce qui nous laisse supposer que ces puces de VRAM seront plutôt à 88°C au maximum.

La plaque apporte donc un réel intérêt pour refroidir la VRAM. Mais elle aurait pu se passer d’entrer en contact avec le GPU, largement moins chaud. Avec son pad sur le GPU, elle va clairement communiquer de la chaleur au GPU plus qu’elle ne va en dissiper.

Chauffe MSI RTX

Torture

Image 55 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 56 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !

Jeu

Image 57 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !Image 58 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !

Ventilation et bruit

Au repos, la carte est totalement silencieuse car les ventilateurs sont à l’arrêt. Ces derniers démarrent quand le GPU dépasse les 63°C, avec un contrôle PWM très bien maîtrisé, mis à part l’impulsion d’allumage au tout début, négligeable. On reste à 1500 tpm dans un boîtier fermé, de quoi rester silencieux, voir inaudible par rapport aux autres ventilateurs du boîtier, même en pleine charge, et c’est une excellente nouvelle.

Image 59 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !

Image 60 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !

Avec un OC maximal et les ventilateurs au maximum, le GPU baisse même à 52°C, ce qui est assez remarquable. Attention, cette fois c’est bruyant !

 MSI GeForce RTX 1080 Ti Gaming X Trio GeForce RTX 2080 Ti Founders Edition
Rotation à chaud, boîtier ouvert
1406 tpm
2122 tpm
Rotation à chaud, boîtier fermé
1530 tpm
2274 tpm
Bruit à chaud
34,9 dB(A), Boîtier fermé
41,9 dB(A), Boîtier fermé
Bruit au repos
Ventilateurs stoppés
31,8 dB(A)
Impressions auditives
souffle constant, pas de bourdonnement
assez bruyant, peu de basses fréquences
Bruit électrique
faible, seulement quand les FPS sont élevés, et pour les changements de charge
faible, seulement quand les FPS sont élevés, et pour les changements de charge

Spectre sonore

Les 34,9 dB sont mesurés à 1530 tpm sur un boîtier ouvert (la vitesse de rotation relevée dans un boîtier fermée). Le résultat est assez impressionnant pour dissiper une puissance colossale de 321 W !

Le faible bruit qu’on entend provient principalement du souffle des ventilateurs, pas de leur moteur ni des composants électriques. Vraiment pas de quoi déranger l’oreille !

Image 61 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !

Conclusion

MSI a créé une véritable petite bombe de pixels d’une charge de 1,6 kg… La carte se comporte très bien dans tous les domaines. Elle sera juste gourmande, mais s’adresse à ceux qui ne font pas vraiment attention à ce détail. Notez toutefois que ce modèle est bien plus volumineux que la Founders Edition, et c’est aussi pourquoi son refroidissement affiche des performances impressionnantes. On notera juste des températures élevées sur les puces de mémoire au milieu du PCB, sans danger toutefois, car sous la limite de certification de Micron.

Image 62 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !

Image 2 : Test : MSI 2080 Ti Gaming X Trio, du très bon boulot !

MSI RTX 2080 Ti Gaming X Trio

  • msi rtx 2080 ti gaming x trio
    946.20€
  • 946.20€
    Voir l’offre
On aime
  • Très bon refroidissement GPU
  • Silence exemplaire
  • PCB bien conçu
On n’aime pas
  • Consommation élevée (au repos aussi)
  • Refroidissement VRAM perfectible
  • Prix délirant des RTX
Verdict :

La seule chose qui peut vous dissuader d’acheter cette carte, c’est évidemment son prix indécent… Mais techniquement, cette 2080 Ti s’annonce d’emblée comme l’une des meilleures du genre.
