Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Introduction : une carte surgonflée

Après notre test de la GeForce GTX 1080 Ti Founders Edition, après l’avoir overclockée sous un gros watercooling, nous voici en face d’une des cartes les plus attendues du moment : la MSI GTX 1080 Ti Gaming X 11G, qui profite de l’excellente réputation du dissipateur Twin Frozr VI et de ses grands ventilateurs Torx 2.0. Un dissipateur qui évolue d’ailleurs pour dissiper un maximum de dégagement de chaleur : cette carte MSI affiche un TDP allant jusqu’à 330 W, alors que la Founders Edition est à 250 W !

Image 1 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Notre test va tenter de savoir si les ambitions de MSI sont raisonnables sur cette carte, car il ne suffit pas d’augmenter les fréquences et la limite de puissance. Il faut aussi tenir le GPU à des températures acceptables pour ne pas qu’il réduise sa fréquence. Il faut aussi l’alimenter correctement, sans trop de chauffe. Et il ne faut pas faire trop de bruit ! Si toutes ces conditions sont réunies, la carte pourrait bien surpasser la GTX 1080 Ti Founders Edition, en tête de notre comparatif géant de 172 GPU.

Image 2 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

MSI GTX 1080 Ti GAMING X 11G

Caractéristiques de la carte

Cette 1080 Ti ne touche pas à la fréquence de la mémoire vive, ce qui serait peu utile sachant que la bande passante mémoire est déjà énorme (bus mémoire très large et RAM GDDR5X à 11 Gbits/s). Mais le GPU prend un bon coup de fouet, avec une fréquence Boost annoncée à 1658 MHz, ce qui permet à la carte de dépasser les 11 TFLOPS. C’est ici une sorte de garantie de la part de MSI, qui assure que la carte ne descendra pas sous cette valeur dans les jeux vidéo (pas en torture). Mais il est fort possible que dans un boîtier bien aéré, et avec une température ambiante pas trop élevée, la carte puisse encore monter plus haut.

Image 3 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Pour mieux comparer, voici les caractéristiques de plusieurs cartes très haut de gamme signée NVIDIA :


Nvidia
Titan X
(Pascal)
Nvidia
GeForce
GTX 1080 Ti FE
MSI
GTX 1080 Ti
Gaming X 11G
Nvidia
GeForce
GTX 1080 FE
Nvidia
GeForce
GTX 980 Ti
GPU
GP102
GP102
GP102GP104
GM200
Coeurs CUDA
3584
3584
35842560
2816
Fréquence de base
1417 MHz1480 MHz
1544 MHz
1607 MHz1000 MHz
Fréquence Boost
1531 MHz+1582 MHz+
1658 MHz
1733 MHz+1076 MHz+
RAM
12 Go
GDDR5X
11 Go
GDDR5X
11
Go GDDR5X
8 Go GDDR5X
6 Go GDDR5
Surface du die
471 mm²
471 mm²
471 mm²314 mm²
601 mm²
Gravure
16 nm
16 nm
16 nm16 nm
28 nm
Transistors
12 milliards
12 milliards12 milliards
7,2 milliards8 milliards
Multiprocesseurs de flux
28
28
28
20
22
Puissance brute (GFLOPS)
10 157
10 609
11 068
8 228
5 632
Unités de texture
224
224
224160
176
Texture fill-rate
317,4 GT/s331,5 GT/s345,9 GT/s
257,1 GT/s214 GT/s
ROP
968888
6496
Pixel fill-rate
136 GPix/s130,24 GPix/s135,9 GPix/s
114,2 GPix/s116,7 GPix/s
Débit RAM
10 Gbit/s11 Gbit/s11 Gbit/s10 Gbit/s7 Gbit/s
Bus mémoire
384 bits
352 bits352 bits256 bits384 bits
Bande passante mémoire
480 Go/s
484 Goo/s
484 Go/s320 GBo/s
336 Go/s
Cache L2
3 Mo
2816 Ko
2816 Ko2 Mo
3 Mo
TDP
250 Watts
250 Watts
330 Watts
180 Watts
250 Watts

Méthode de test

Le tout nouveau système de test et la méthodologie employée ont déjà été décrits en détail. Vous pouvez tout savoir en consultant notre article sur nos nouvelles méthodes de test des cartes graphiques.

Image 4 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Configuration de test
Intel Core i7-6900K @4,3 GHz
MSI X99S XPower Gaming Titanium
Corsair Vengeance DDR4-3200
Toshiba OCZ RD400 1 To (M.2, Système)
2 Toshiba OCZ TR150 960 Go (Stockage, images)
Be Quiet Dark Power Pro 11, 850 Watts
Windows 10 Pro Creators Update

La carte en détail

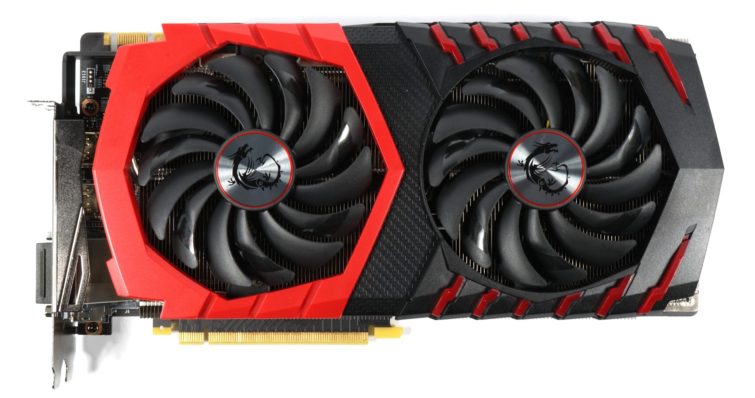

Première remarque, la taille du dissipateur Twin Frozr VI augmente considérablement : la carte mesure alors 27,9 cm de long, 13,5 cm de large, et surtout 4,57 cm d’épaisseur, ce qui en fait une carte sur trois slots. Ce petit monstre pèse aussi très lourd : 1,253 kg !

Image 5 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Image 6 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !Image 7 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Notez la présence de deux connecteurs 8 broches.

Image 8 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Image 9 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Image 10 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !Image 11 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Composants et dissipateur

PCB et composants

Le PCB de la carte est très large, ce qui est typique du design de MSI en la matière. On y trouve un total de 8 phases réelles (non doublées) sur l’étage d’alimentation pour le GPU, dirigées par un contrôleur NCP81274 ON Semiconductor. Et deux phases réelles (non doublées) pour la mémoire.

Image 12 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Image 13 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !Image 14 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Chaque phase utilise deux MOSFET Canal N DG49BL, ce qui permet de répartir la chaleur sur une plus grande surface de dissipation. Les bobines en ferrite sont accompagnées de condensateurs solides pour le lissage du courant.

Image 15 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !Image 16 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Les puces de mémoire sont des Micron MT58K256M321-Ja110 à 5500 MHz pour total de 11 Gbit/s. Des puces MT58K256M321-Ja120 ont une fréquence encore plus élevée, mais fonctionnent sur une tension supérieure qui pourrait poser des problèmes thermiques.

Image 17 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Notez que NVIDIA fournit ses GPU avec les puces de mémoire aux fabricants, il n’y a donc pas trop de choix de ce côté pour les marques.

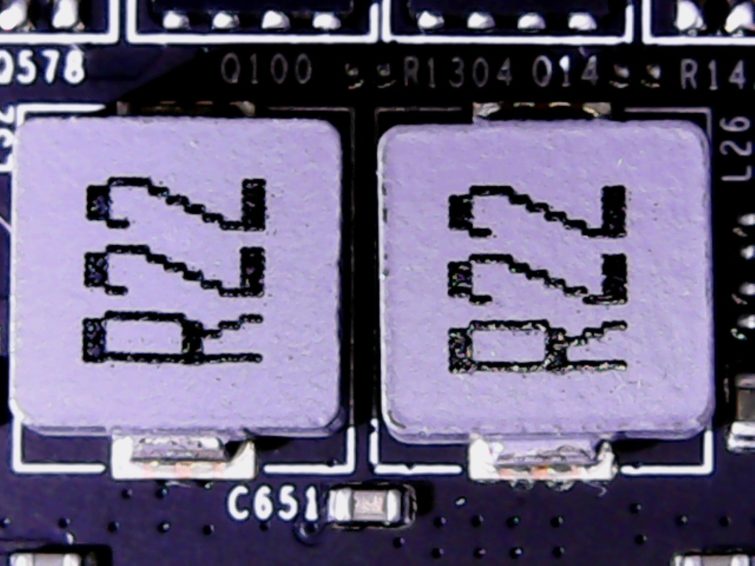

L’alimentation de la mémoire est située un peu à l’écart sur le PCB, géré par une puce uP1658 signée UPI Semiconductor. Les deux MOSFET Canal N DG49BL de cette alimentation mémoire ne sont, du coup, pas couvert par le radiateur qui couvre les autres phases d’alimentation du GPU. Voilà qui pourrait poser problème.

Image 18 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !Image 19 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Image 20 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !Image 21 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Dissipateur

La plaque arrière est uniquement présente pour des raisons esthétiques, et bien sûr pour rigidifier le PCB de la carte, mais ne participe pas à la dissipation de la chaleur des composants.

Image 22 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Image 23 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

La plaque de dissipation située sur les modules de mémoire touche aussi la phase d’alimentation de la mémoire, qui chauffe pas mal. Nous craignons que cela nuise aux températures de la carte.

Image 24 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Le radiateur est un gros bloc d’aluminium, traversé par un gros caloducs de 8 mm de diamètre, et quatre caloducs de 6 mm de diamètre, le tout en cuivre plaqué nickel. Une seconde partie séparée va toucher les VRM de l’étage d’alimentation.

Image 25 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Deux ventilateurs de 95 mm viennent refroidir l’ensemble, avec 14 pales conçues pour un maximum de pression statique, sans tourner trop vite. La solution a fait ses preuves sur les MSI RX 480 Gaming X 8G, GTX 1070 Gaming X 8G et GTX 1080 Gaming X 8G que nous avons testées auparavant, espérons que ce soit le cas pour ce modèle !

Tests : Doom, Battlefield 1

Doom (Vulkan)

Image 26 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Image 27 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Battlefield 1 (DX12)

Image 28 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Image 29 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Tests : GTA V, Hitman

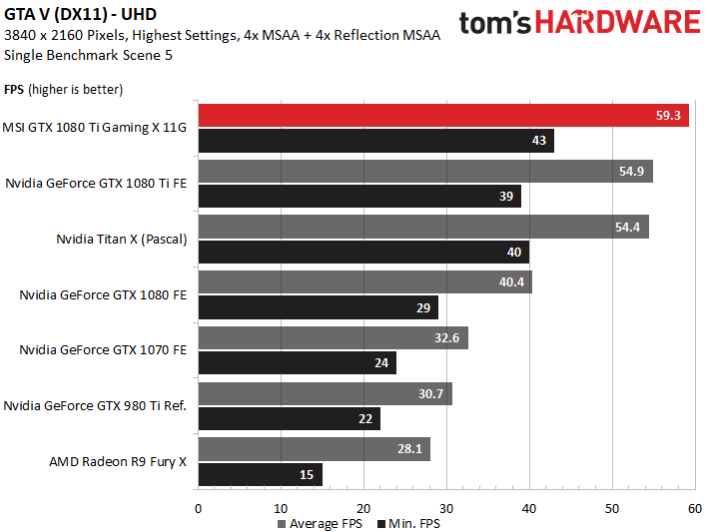

Grand Theft Auto 5 (DX11)

Image 30 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Image 31 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Hitman (DX12)

Image 32 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Image 33 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Tests : Ghost Recon, The Witcher 3

Tom Clancy’s Ghost Recon Wildlands (DX11)

Image 34 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Image 35 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

The Witcher 3 (DX11)

Image 36 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Image 37 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Consommation

Consommation globale

Nous avons testé la carte dans sa configuration d’usine, avec son Power Target (limite de puissance) réglé à 290 W. Il est possible d’augmenter cette limite à 330 W avec AfterBurner.

Image 38 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

La tension du GPU démarre à 1,0625 V en jeu intensif, mais baisse très vite à 1,05 V, avec des creux sous les 1 V. La baisse est encore plus notable, sous les 0,9 V en test de torture.

Image 39 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Consommation sur le slot PCIe

La carte ne tire presque rien du slot de la carte mère. Au moins, pas d’inquiétude ! Toute son énergie est tirée des deux connecteurs 8 broches de la carte, ce qui est une bonne solution.

Image 40 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Zoom sur la consommation en jeu

On observe de très brefs pics à 360 W, mais rien d’inquiétant.

Image 41 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

La courbe est rigoureusement identique pour l’intensité du courant.

Image 42 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Zoom sur la consommation en torture

La carte s’autorégule au maximum lorsqu’elle est en charge maximale, les pics de consommations sont donc plutôt observables dans les valeurs minimales.

Image 43 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Même comportement pour l’intensité du courant.

Image 44 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

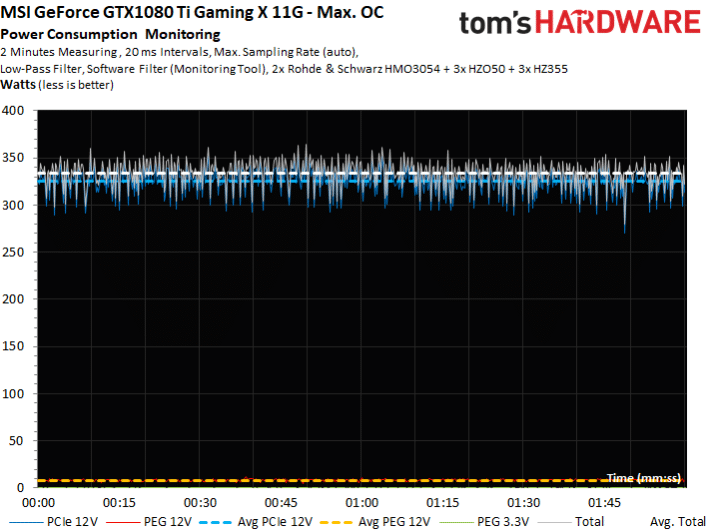

Consommation en OC maximal

Avec une limite de puissance montée à 330 W, la carte consomme évidemment plus, avec moins de variations à cause des limitations automatiques de son mode Boost.

Image 45 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Idem pour l’intensité.

Image 46 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Overclocking, températures, bruit

Températures et fréquences

La carte commence à 1961 MHz, mais descend vite à 1924 MHz, et se stabilise autour d’une moyenne de 1873 MHz au bout de 30 minutes. Très peu de différences lorsqu’on ouvre ou on ferme notre table de test, ce qui témoigne d’un bon dissipateur.

Image 47 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

En torture, le GPU diminue logiquement sa fréquence pour se satisfaire d’une tension inférieure, et ne pas dépasser la limite de puissance.

Image 48 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Overclocking

Nous avons évidemment overclocké la carte au maximum, pour atteindre les 2050 MHz en augmentant la tension au maximum et la limite de puissance à 330 W. Dans ces conditions, les ventilateurs doivent nettement augmenter leur vitesse pour refroidir le GPU. Le GPU était alors tenu sous les 65°C en jeu, et maintenait sa fréquence de manière quasi-constante.

Analyse des températures

Comme nous le craignions, la température la plus élevée se situe au niveau de la phase d’alimentation de la mémoire, qui n’est refroidit que par la plaque de dissipation située autour du GPU, sur les puces de mémoire. Du coup, la puce de mémoire la plus proche monte à des températures inquiétantes en test de torture dans un boîtier fermé : 96°C, c’est au delà de la limite de température officielle de ces puces de mémoire (95°C).

Image 49 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Image 50 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Image 51 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Image 52 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Ventilateurs et nuisances sonores

Les ventilateurs montent à 1500 tpm sur la table de test ouverte, et 1800 tpm lorsque nous fermons le boîtier, il devient alors légèrement audible. Même vitesses observées en test de torture.

Image 53 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Image 54 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Notre mesure d’émission sonore en chambre sourde (boîtier ouvert), les ventilateurs se limite à 37,2 dB, ce qui est excellent pour un dissipateur qui doit gérer 300 W !

Image 55 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

Conclusion

Image 56 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !

MSI GeForce GTX 1080 Ti Gaming X 11G

On aime
  • Silence
  • Puissance
  • Refroidissement
On n’aime pas
  • Poids
  • Epaisseur
  • Dissipation de la phase mémoire
Verdict :

Voilà donc une carte presque parfaite en aircooling. Il faudra faire une petite concession sur son épaisseur et son poids, mais pour le reste, c’est presque un sans faute. Le dissipateur prouve encore toute sa compétence, en restant silencieux. Les réglages d’usine sont bien pensés, offrant un bon compromis entre consommation et puissance. Seul défaut notable : le refroidissement de la phase d’alimentation mémoire, qui chauffe aussi le module de mémoire le plus proche, ce qui lui fait perdre sa troisième étoile.

Image 57 : Test : MSI GTX 1080 Ti Gaming X 11G, du lourd !
